光伏電站的工作環(huán)境非常復(fù)雜，高溫或低溫、濕度、鹽霧、重沙等極端天氣條件可以測(cè)試光伏系統(tǒng)的可靠性和環(huán)境適應(yīng)性。由于越來(lái)越多的光伏電站建在海面、島嶼、沿海灘涂及鹽堿地帶，光伏系統(tǒng)需要有更高的抗鹽霧和高濕能力。
鹽霧和高濕環(huán)境對(duì)光伏系統(tǒng)的損害
????????鹽霧、高濕度對(duì)光伏項(xiàng)目運(yùn)行的最大影響表現(xiàn)在：兩到三年后，這些極端環(huán)境會(huì)嚴(yán)重影響光伏組件、匯流箱、支架、電纜和逆變器等電力電子設(shè)備。
1．鹽霧和高濕對(duì)組件性能的影響
????????沿海岸建造的太陽(yáng)能項(xiàng)目容易受到高鹽度和潮濕空氣的影響，鹽霧和高濕對(duì)組件最大的影響是PID效應(yīng)。?
????????鹽霧中含有大量的鈉離子，當(dāng)組件表面玻璃上有鹽霧沉積時(shí)，很容易在玻璃表面形成導(dǎo)電通道，影響光伏組件的抗PID性能。?
????????高濕環(huán)境也容易在組件表面形成水漬，玻璃中的鈉離子會(huì)析出到玻璃表面，空氣中的灰塵也會(huì)吸附在玻璃表面，雜質(zhì)離子溶解在水漬中，與鈉離子一起降低了玻璃的表面電阻。鹽霧與濕氣協(xié)同作用，對(duì)上述材料的影響將更嚴(yán)重。?
????????同樣，這些鹽霧或水汽也會(huì)積聚在組件的鋁邊框表面，降低鋁邊框的表面電阻。?
????????而從電池到封裝材料，再穿透玻璃，到玻璃表面，再到鋁邊框，到接地孔，由接地線到大地，這一通道就是光伏組件的漏電流通道。絕緣電阻下降將引起漏電流增加，漏電流是組件產(chǎn)生PID效應(yīng)的重要因素。因此，鹽霧和高濕環(huán)境對(duì)組件最大的影響是抗PID能力的下降。?
????????此外，組件表面有很多金屬部件，如接線盒、鋁邊框、夾具、插拔頭等，組件陣列安裝在金屬支架上，鹽霧對(duì)這些金屬部件都可能產(chǎn)生腐蝕，引起接觸電阻增加，降低機(jī)械性能等。

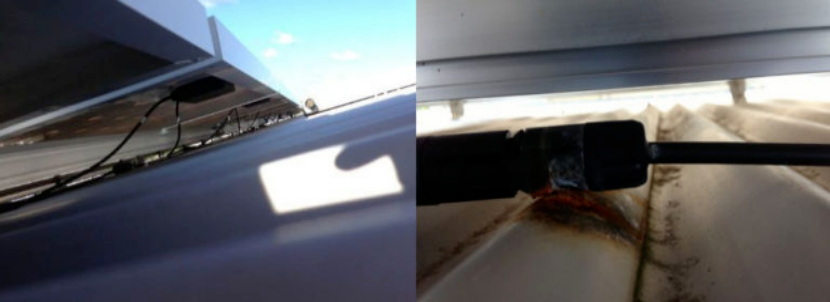

圖 1 - 被腐蝕的光伏端子

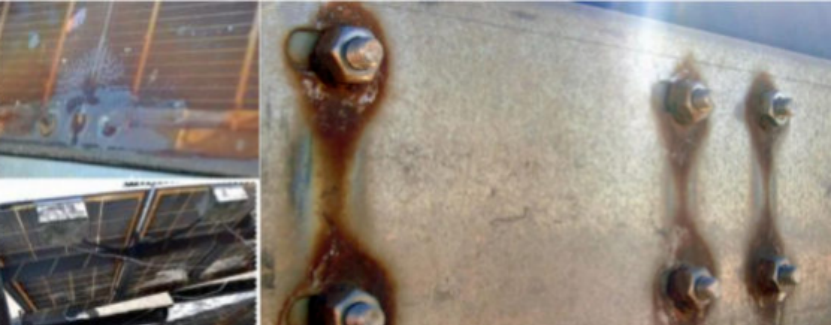

圖2：金屬支架和金屬緊固件的腐蝕
2. 鹽霧和高濕對(duì)電氣產(chǎn)品的影響
????????鹽霧中除了鈉離子，就是氯離子，氯離子能穿透金屬表面的保護(hù)層，與接觸金屬發(fā)生電化學(xué)反應(yīng)，導(dǎo)致產(chǎn)品失效。由于電氣產(chǎn)品一般都含有金屬部件，鹽霧和潮濕空氣會(huì)影響電線電纜、金屬支架、逆變器和匯流箱等，特別是裸露的金屬部件。?
????????溫差較大高濕環(huán)境地區(qū)，如海灘、山區(qū)，以及春秋之際水汽易蒸發(fā)凝結(jié)的氣候下，容易造成設(shè)備內(nèi)部凝露，造成內(nèi)部受潮，引起短路、拉弧等故障。

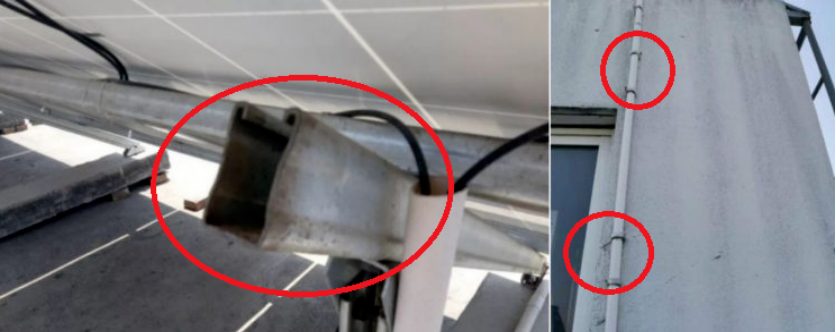

圖 3：腐蝕的光伏金屬安裝設(shè)備
????????配電箱、接線端子或逆變器內(nèi)長(zhǎng)期積聚鹽霧和水蒸氣，會(huì)腐蝕設(shè)備內(nèi)部結(jié)構(gòu)，損壞設(shè)備。

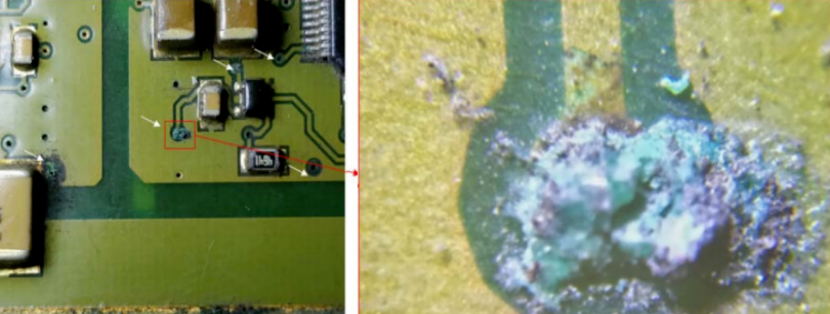

圖4：逆變器內(nèi)部被腐蝕的 PCB 板和組件

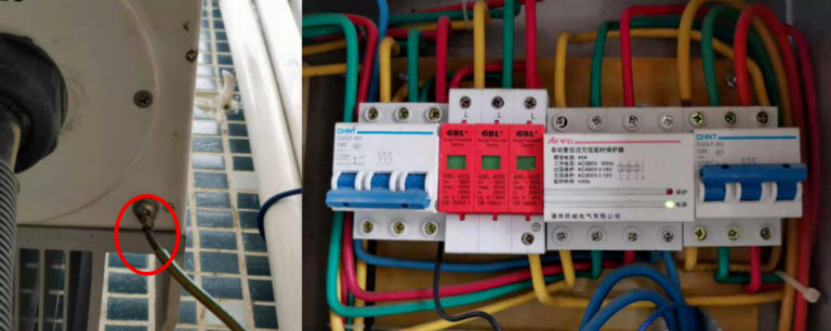

圖5：腐蝕的 PE 電纜和網(wǎng)格箱內(nèi)部
3. 鹽霧和高濕損害的預(yù)防
????????大多數(shù)情況下我們無(wú)法選擇安裝的環(huán)境，這往往是項(xiàng)目給定的。為了降低鹽霧和高濕環(huán)境對(duì)光伏系統(tǒng)的影響，我們必須對(duì)光伏系統(tǒng)的設(shè)計(jì)采取更主動(dòng)的防護(hù)、更主動(dòng)的運(yùn)維。
????????首先，設(shè)備需要更高的保護(hù)和高防腐水平。?
????????對(duì)于光伏組件來(lái)說(shuō)，應(yīng)用與鹽霧和高濕環(huán)境下則必須加測(cè)產(chǎn)品的抗鹽霧能力測(cè)試，抗PID能力等級(jí)需要更高。?
????????IEC 標(biāo)準(zhǔn)61701專門針對(duì)組件的鹽霧測(cè)試而制定，分為六個(gè)等級(jí)，最嚴(yán)苛的就是針對(duì)海面光伏應(yīng)用。?
????????而光伏組件抗PID測(cè)試可以有更高溫度、更高濕度、更長(zhǎng)時(shí)間、更嚴(yán)苛表面覆蓋等加嚴(yán)測(cè)試。通常在高濕地區(qū)、水面應(yīng)用都會(huì)采用雙玻組件，被認(rèn)為有更好的抗PID性能。?
????????光伏組件的MC4接頭和接線盒也需要專門的防水、防腐蝕測(cè)試。?
????????對(duì)于部署在高鹽霧或高濕度地區(qū)的逆變器和配電箱，建議使用IP65以上防護(hù)等級(jí)并且通過(guò)相關(guān)性能認(rèn)證的逆變器，有效防止外界濕氣進(jìn)入設(shè)備。同時(shí)，配電箱需要鍍鋅和噴涂防腐漆，必須100%密閉。逆變器的印刷電路板?(PCD)?和電子元件需要有薄膜涂層、膠水或保護(hù)漆，以保護(hù)電路板免受潮氣、鹽霧和霉變。?
????????對(duì)于光伏系統(tǒng)中的線纜、金屬支架、匯流箱等產(chǎn)品，要采用經(jīng)過(guò)防腐處理的產(chǎn)品和安裝結(jié)構(gòu)，AC/DC/PE 電纜的金屬部分不應(yīng)暴露在空氣中，接線端子必須進(jìn)行屏蔽和安裝，以避免與金屬表面接觸。光伏電纜最好能放置在PVC管中或埋在地下，以保護(hù)免受磨損和鹽霧腐蝕。
????????對(duì)于金屬支架、接地排金屬等，在安裝施工過(guò)程中需要涂防腐漆、鍍鋅防護(hù)處理，。?
????????其次，在光伏電站的運(yùn)行過(guò)程中要有更多的運(yùn)維防護(hù)。?
????????對(duì)于光伏組件來(lái)說(shuō)，表面的積水、積灰和鹽霧會(huì)造成玻璃減反射膜的腐蝕，會(huì)降低玻璃表面的絕緣電阻，因此玻璃表面要盡可能保持干燥，消除積水。消除積水的最好辦法就是采用一種被稱為“自動(dòng)排水除泥器”的產(chǎn)品，該產(chǎn)品采用鋁合金邊框相同材質(zhì)，并做表面陽(yáng)極氧化處理，能有效防止組件表面的積水、積灰。
????????對(duì)于光伏系統(tǒng)，運(yùn)行時(shí)定期檢查、維修，防止腐蝕，匯流器或格柵箱在其進(jìn)出口處需要耐火泥漿，以提高保護(hù)并防止水蒸氣進(jìn)入，特別是要防止以下兩種情況的異金屬腐蝕。

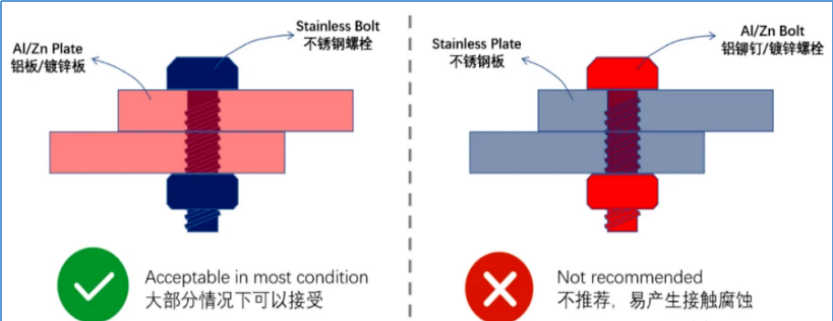

圖6：容易引起異金屬腐蝕的裝配結(jié)構(gòu)
????????光伏組件?–?安裝時(shí)會(huì)采用金屬夾具，組件邊框上還會(huì)被人為加上不銹鋼、鋁材、鋅鐵合金等金屬附件，只要和鋁邊框不同材質(zhì)，就會(huì)造成異金屬腐蝕的可能。?
????????光伏系統(tǒng)?-?使用鋁或鋅螺栓連接不銹鋼板時(shí)應(yīng)特別注意，防止不同金屬接觸引起電化學(xué)腐蝕。可以添加塑料墊圈以隔離兩種金屬并防止接觸腐蝕。
?4. 結(jié)語(yǔ)
????????鹽霧和高濕環(huán)境會(huì)腐蝕光伏組件、電力電子產(chǎn)品以及平衡系統(tǒng)，嚴(yán)重影響項(xiàng)目的安全性、可靠性和長(zhǎng)期運(yùn)行。光伏項(xiàng)目應(yīng)特別注意設(shè)備選型、施工和運(yùn)行維護(hù)，以提高光伏發(fā)電的運(yùn)行穩(wěn)定性，減少系統(tǒng)誤差。
